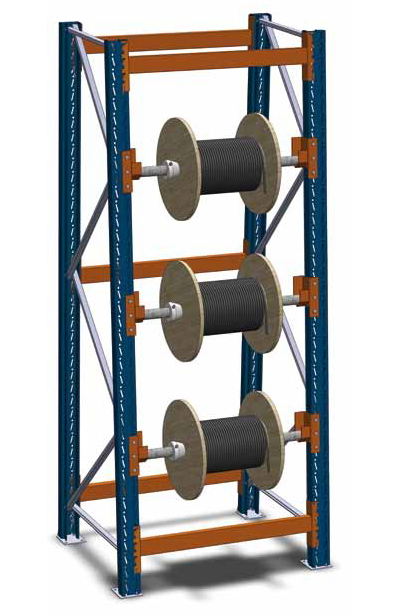

Kabeltrommelregal SL (schräg)
Vorteile:
- Trommelwelle und Wellenlager: Bis 500 kg pro Paar Belastung bei gleichmäßiger Belastung
- Regalbedienung frontal, manuell
- Flexibel: Träger / Wellenlager im Abstand von 70 mm höhenverstellbar
Info:
- Die Kabeltrommeln werden auf Wellenlager an der Vorderseite des Regals eingesetzt. Die Rahmen sind schräg.
- Auflageträger aus Kastenprofil 80 x 40 mm.
- Kabeltrommelregale „Schräg“ zur Lagerung von leichten Kabeltrommeln, z. B. für kleinere Regalanlagen in Installationsbetrieben oder Elektrowerkstätten der Industrie.
- Außenmaße: Breiten: Grundregal + 200 mm; Anbauregal + 100 mm. Tiefen: Nennmaße.
Komponenten
Stützrahmen - Typ SL 25 (schräg):
Lieferung der Rahmen erfolgt zerlegt. Pro Rahmen sind zwei Bodenanker erforderlich.
| Höhe | Tiefe |
|---|---|
| 2.105 / 2.735 / 3.365 / 3.995 mm | 900 mm |
Auflageträger:
| Länge | Profil |
|---|---|
| 750 / 950 / 1.150 / 1.350 mm | 80 x 40 mm |
Einhängung der Auflageträger:
| Regalhöhe(n) | Frontseitig | Rückseitig |
|---|---|---|
| 2.105 mm | 2 Stück | 2 Stück |
| 2.735 / 3.365 mm | 2 Stück | 3 Stück |
| 3.995 mm | 2 Stück | 4 Stück |
Trommelwellen:
Die Trommelwelle ist das eigentliche Lagerelement für die Kabeltrommeln.
Länge der Trommelwellen: Trägerlänge - 40 mm.
| Rohr | Rohrlänge | Trägerlänge | Tragkraft pro Trommelwelle: |
|---|---|---|---|
| Ø 34 mm | 710 mm 910 mm 1.110 mm 1.310 mm | 750 mm 950 mm 1.150 mm 1.350 mm | 320 kg |
| Ø 49 mm | 710 mm 910 mm 1.110 mm 1.310 mm | 750 mm 950 mm 1.150 mm 1.350 mm | 500 kg |
| Ø 60 mm | 710 mm 910 mm 1.110 mm 1.310 mm | 750 mm 950 mm 1.150 mm 1.350 mm | 500 kg |
Wellenlager:
Zur Aufnahme von Trommelwellen. Die Wellenlager sind nicht gebremst und daher nicht für eine maschinelle Abrollung geeignet. Tragkraft 500 kg pro Paar.
Ablaufkonen:
Zur Fixierung der Kabeltrommel auf der Trommelwelle. Damit wird ein runder Lauf der Trommel gewährleistet. Pro Welle sind 2 Stück erforderlich.
