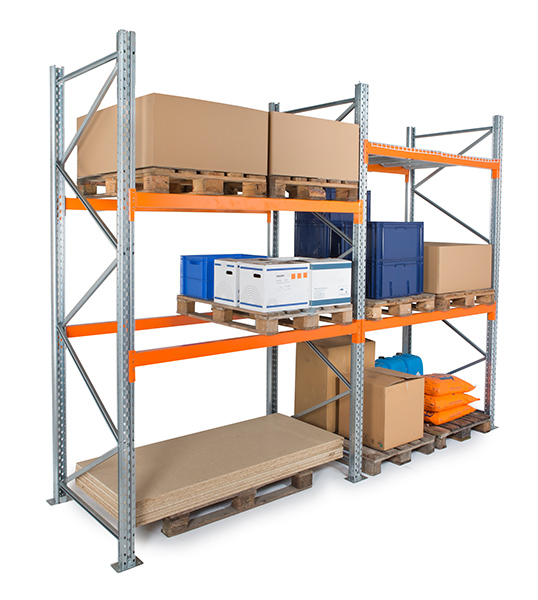

Das Weitspann-Palettenregal Epsirack

Ein innovatives System für viele Anwendungen, zur Lagerung schwerer palettierter Lasten und anderer Ladungen.

Die “Vorteile” des Epsirack-Regals

  • Erweiterte technische Lösungen für eine weitere Optimierung Ihrer Lagerung je nach Ladung und Verpackung Ihrer Produkte.
  • 2 Rahmenprofilquerschnitte für alle Ihre Anlagenanforderungen.
  • 2 verschiedene Lochungen ermöglichen Ihnen größtmögliche Flexibilität in der Nutzung. Sie können unterschiedliche Traversen in einem Regalfach verwenden, z.B. oben Paletten, bis zu einer Höhe von 2,00 m Handlagerung.
Weitspann-Palettenregal Epsirack
Weitspann-Palettenregal Epsirack

Technische Eigenschaften

Rahmen:

  • Stützen (je nach Konfiguration): Profil T175 mit einem Querschnitt von 80x70x1,75 mm. Im Abstand von 50 mm gelocht.
  • Verstärkungen: Verzinktes C-Profil 30x25 mm zum Verschrauben.
  • Fußplatten: Verzinktes Stahlblech 160x112x4 mm, mit Ø14 mm-Lochungen. Die Bodenbefestigung der Rahmen ist für eine sichere Verwendung des Regals unerlässlich.
  • Abmessungen: Höhe: bis 6 Meter in 500 mm-Abständen; Tiefe: 750 / 900 / 1.100 mm.
  • Tragfähigkeit: Bis 8 T pro Rahmen je nach Konfiguration und Einsatzbereich.
  • Ausführung: Verzinkt.

Rahmen

Rahmen

Rahmen


Spezielle Regaltraversen:

  • Querschnitt: 80x50x2 mm; 100x50x2 mm; 120x50x2 mm
  • Tragfähigkeit: Bis zu 1 Tonne pro Palette (je nach Konfiguration und Traversentyp).
  • Hackenlaschen: Die Traversen haben am Ende geschweißte Halterungen mit jeweils 7 Befestigungspunkten. Die Traversen werden in die senkrechten Ständer einfach eingehängt.
  • Sicherungsstifte: Sicherungsstifte verhindern ein versehentliches Aushängen der Traversen.
  • Ausführung: Epoxy-Lackierung, Orange RAL 2004

Auswahl der Traverse je nach Ladung und Palettentyp:

kg/Palette L. 1.825 mm
2 Paletten mit
1.200x800 mm
pro Ebene
L. 2.225 mm
2 Paletten mit
1.200x1.000 mm
pro Ebene
L. 2.700 mm
3 Paletten mit
1.200x800 mm
pro Ebene
300 kg/Palette 80x50x2 mm 80x50x2 mm 80x50x2 mm
400 kg/Palette 80x50x2 mm 80x50x2 mm 80x50x2 mm
500 kg/Palette 80x50x2 mm 80x50x2 mm 100x50x2 mm
600 kg/Palette 80x50x2 mm 80x50x2 mm 100x50x2 mm
700 kg/Palette 80x50x2 mm 80x50x2 mm 120x50x2 mm
800 kg/Palette 80x50x2 mm 80x50x2 mm 120x50x2 mm
900 kg/Palette 80x50x2 mm 100x50x2 mm 120x50x2 mm
1.000 kg/Palette 80x50x2 mm 100x50x2 mm 120x50x2 mm1

kg/Palette L. 3.300 mm
3 Paletten mit
1.200x1.000 mm
pro Ebene
L. 3.600 mm
4 Paletten mit
1.200x800 mm
pro Ebene
300 kg/Palette 80x50x2 mm 100x50x2 mm
400 kg/Palette 100x50x2 mm 100x50x2 mm
500 kg/Palette 120x50x2 mm -
600 kg/Palette 120x50x2 mm -
700 kg/Palette 120x50x2 mm1 -

1) Mit T175-Stütze und ΔH = 1000 mm , sonst mit T175-Stütze und ΔH = 1500 mm.
Die genannten Lasten sind Höchstlasten bei gleichmäßiger Verteilung.


Eine Auswahl zusätzlicher Ausstattung für eine sichere Nutzung der Anlagen

Stahlrohr-, Gitter- oder verzinkte Drahtauflagen:

  • Die Auflagen ermöglichen die Lagerung von Teilen, die sich nicht auf Paletten befinden.
  • Sie erfüllen die Sicherheitsstandards sowie die Brandschutzbestimmungen «Sprinkler» und geben Helligkeit in Lagerhallen.
Gitterauflage

Drahtauflage

Stahlrohrauflage


Rahmenschutzschuhe:

  • Die Schutzschuhe schützen das Regal an den Ecken oder Rändern der Rahmen.
  • Sie verhindern eine Verformung der Rahmen und begrenzen den Einfluss auf die gesamte Anlage bei Kollisionen.
  • Für eine sichere Nutzung Ihrer Regale.
  • Für den Einsatz von Betriebsmaschinen empfohlen
Rahmenschutzschuhe

Rahmenschutzschuhe


Sturzschutzgitter:

  • Für wirksamen Schutz von Laufgängen und Waren.
  • Gitter Maschenweite 50x70 mm mit der Rohrkonstruktion verschweißt.
  • Die Rahmen werden an den hinteren Winkeleisen oder seitlich am Regal befestigt.
  • Die Montage der Elemente erfolgt an einer Ziegelwand.
Sturzschutzgitter


Gittertüren:

  • Praktische Sicherheitseinrichtung zur Begrenzung und zum wirksamen Schutz der Baugruppenrahmen.
  • Doppelflügeltüren H. 1.100 oder 1.600 mm zur Anpassung an Ebenen mit einer Länge von 2.700 mm.
  • Schließung mit Hängeschloss.
Gittertüren
