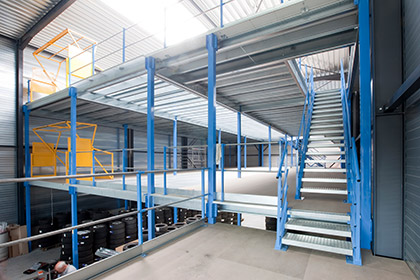

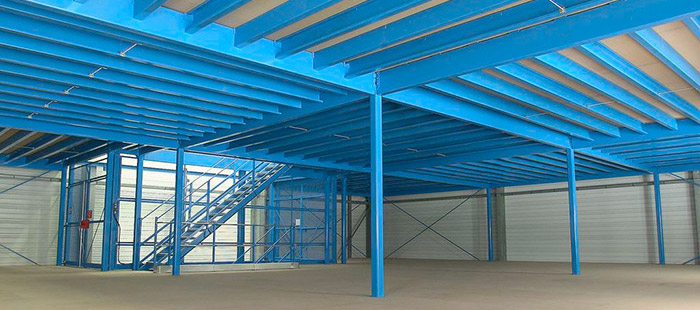

Lagerbühne MH-Flex

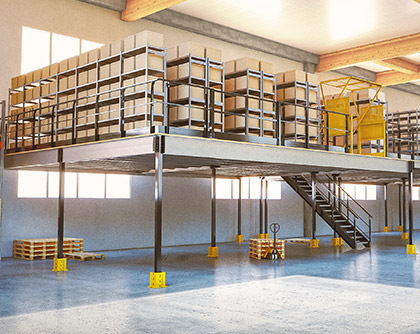

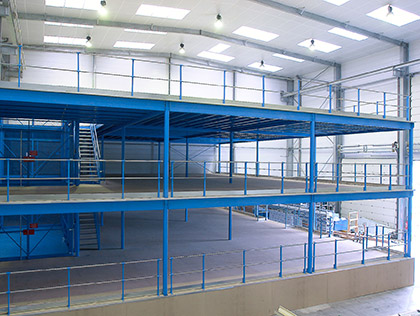

Lagerpodest für optimale Raumnutzung – die flexible Stahlbaubühne MH-Flex
Unsere Lagerbühne MH-Flex hilft Ihnen, den vorhandenen Raum optimal zu nutzen. Je nach Gegebenheit lässt sich die Fläche verdoppeln oder sogar verdreifachen. Die Flächenlast je m² stimmen wir dabei exakt auf Ihre Anforderungen ab. Trotz der großen Flexibilität ist unser System in den meisten Fällen preiswerter als Standardware.
Inhaltsverzeichnis
5 Vorteile dieses Lagerbühnen-Systems
1. Preiswert und effizient
Keine Standardlösung „von der Stange“: Wir konstruieren Ihre Stahlbaubühne exakt nach Bedarf – ohne überflüssige Bauteile. Mit CAD-gestützter Planung kalkulieren wir Statik, Materialstärken und Trägergeometrie individuell. So zahlen Sie nur für das, was Ihre Bühne wirklich leisten muss. Viele Hersteller nutzen schwere, teure Standardteile. Unsere auftragsbezogene Planung bringt den Preisvorteil automatisch.
2. Individuelle Anfertigung
Ob verwinkelte Halle, besondere Lasten oder schwierige Einbausituation: Wir entwickeln ein Konzept, das Ihren Platz optimal nutzbar macht. Selbst Anpassungen an Hallenträgern sind realisierbar. Auch die Anlieferung lässt sich je nach Bedarf über Aufzug oder Etagenheber lösen.
3. Einfache Montage
Damit es schnell geht, liefern wir alles strukturiert: Aufbauanleitung, Aufbauplan und Stückliste. Lasergravierte Bauteile sorgen für klare Zuordnung. Und wenn Sie möchten: Komplettservice inklusive Montage.
4. Schnelle Lieferung
In der Regel ist Ihre Bühne 15 Arbeitstage nach Auftragserstellung versandbereit.
5. Jederzeit ausbaufähig
Wächst Ihr Lager, wächst die Bühne mit: Anpassungen sind auf Basis der vorhandenen Statik und Planung schnell und kosteneffizient möglich.
Sagen Sie uns kurz Fläche, Höhe, Last und Nutzung – wir erstellen ein passendes Konzept.
Häufig gestellte Fragen
Warum können wir die Lagerbühne besonders preiswert anbieten?
Weil wir die Konstruktion exakt nach Ihren Anforderungen berechnen. Die speziell für diese Lagerbühnen entwickelte CAD-Software ermittelt auftragsbezogen die günstigste Profilart und Materialstärke der Stützen sowie der Haupt- und Querträger. Allein diese Materialeinsparung bringt einen nennenswerten Preisvorteil.
Warum können wir trotz auftragsbezogener Konstruktion schnell liefern?
Nach Auftragserteilung werden die Daten an den Fertigungsrechner übermittelt. Dieser berechnet die notwendigen Teile, und der Produktionsablauf wird nahezu vollautomatisch gesteuert.
Was bestimmt den Preis?
- Die Größe der Lagerbühne
- Die Höhe der Lagerbühne
- Die Traglast der Bühne
- Der Stützenabstand
Die kostengünstigste Bauweise ergibt sich, wenn der Stützenabstand von der Berechnungssoftware festgelegt wird. Für Fahrwege, Maschinen, Büros oder andere Einrichtungselemente ist bei der Lagerbühne MH-Flex ein Stützenabstand bis zu 6 m möglich.
Was ist bei der Traglast zu beachten?
Die Konstruktion kann für statische oder fahrende Lasten berechnet werden, z. B. für Palettentransporte mit Hubwagen. Es wird immer für eine gleichmäßig verteilte Last gerechnet.
Bekomme ich eine prüffähige Statik?
Wir erstellen statische Berechnungen im eigenen Haus. Selbstverständlich erhalten Sie auf Wunsch eine prüffähige Statik.
Bauantrag/Bauzulassung: Wann brauche ich eine Baugenehmigung?
Die Lagerbühne MH-Flex ist selbsttragend. Im Allgemeinen wird keine Baugenehmigung („Roter Punkt“) benötigt. Abweichungen ergeben sich aus der jeweils geltenden Landesbauordnung.

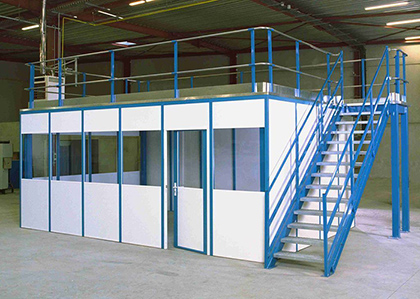

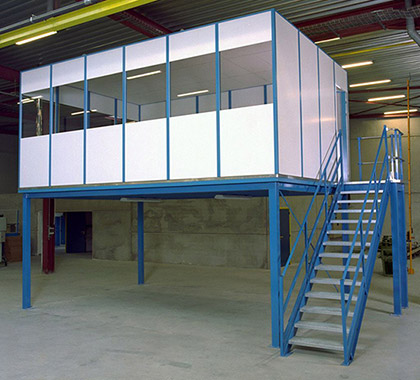

Können Meisterbüros, Hallenbüros o. Ä. eingebaut werden?
Büros können sowohl auf als auch unter der Lagerbühne eingerichtet werden.
Muss ein Überstand abgestützt werden?
Auch ein Überstand ist problemlos ohne Stützen bis zu 350 mm möglich.
Wie aufbaufreundlich und zeitsparend ist der Aufbau?
Egal ob Sie die Bühne selbst aufbauen möchten oder wir die Bühne fertig montiert übergeben: Es sind nur Schraubarbeiten notwendig. Lediglich der Belag muss vor Ort angepasst (gesägt) werden. Für schwierige Montagen können Nebenträger sogar längenjustierbar ausgeführt werden, damit wir auch die letzten Zentimeter optimal ausnutzen können.
Technische Angaben
- Traglast pro m²: 250 bis 1.000 kg/m² (höhere Traglast auf Anfrage)
- Spannweite: meist bis 6.000 mm (bei geringer Höhe und/oder Traglast sind auch größere Spannweiten möglich)
- Höhen: bis zu 7.400 mm (bei allen Traglasten möglich)
- Stützen: Vierkantrohr (z. B. 100×100×3 mm, 120×120×3 mm, 120×120×5 mm). Für bessere Lastverteilung: Metallplatten 200×200×10 mm oder 300×300×15 mm. Fußplatten mit Stützenaufnahme und 4 Bohrungen (13 mm) zur Bodenbefestigung. Standardlackierung: RAL 7024 graphitgrau.
- Verbindungen/Träger: Oben angeschweißte Verbindungsstücke sorgen für stabile Verbindungen mit Trägertraversen und Hauptträgern. Zwischenträger liegen quer zu den Hauptträgern; verzinkte C-Profile (z. B. 150×50×2 bis 400×100×3 mm).
- Bodenbelag: Standard Spanplatte 38 mm mit Nut und Feder (Unterseite roh oder weiß). Je nach Belag wird der Abstand der Zwischenträger auftragsbezogen berechnet. Möglich sind u. a. Spanplatten 38 mm, Schwerlastplatten (z. B. Multiplex), Metallgitterroste und Riffelblech.
Ausstattung und Zusatzoptionen
Die flexible Stahlbaubühne dank zahlreicher Zusatzoptionen

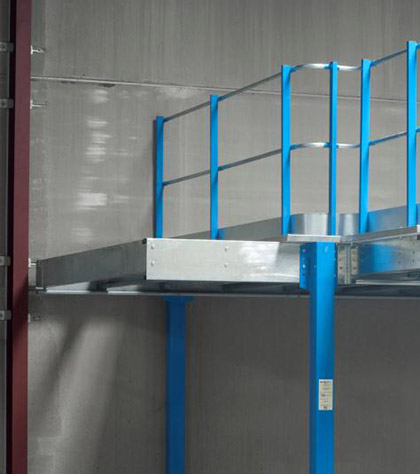

Auskragung
Auskragungen werden eingesetzt, um Hindernisse zu überbauen, zum Beispiel Kabelkanäle, Gebäudestützen oder Maschinen. Außerdem ermöglichen sie saubere Wandanschlüsse ohne Geländer. Die Verlängerung der Lagerbühne wird über Kragarme bis zu 350 mm realisiert.

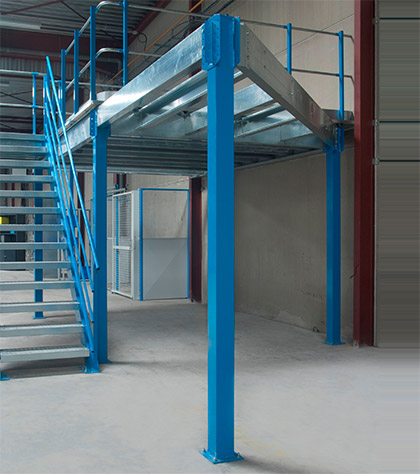

Schräge
Nicht alle Räume besitzen rechtwinklige Abmessungen oder Wände. In diesen Fällen passen wir unsere Lagerbühnen an die räumlichen Gegebenheiten an.

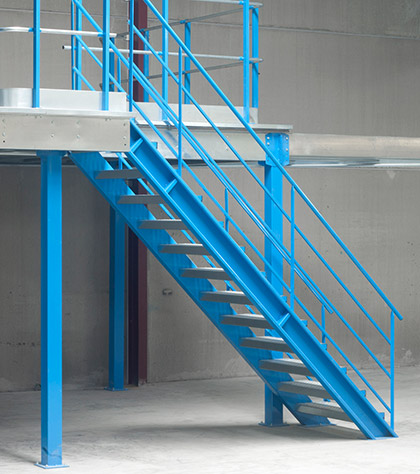

Treppe
Erhältlich mit Neigungen von 35°, 38° oder 45° sowie in den Breiten 800, 1.000 oder 1.200 mm. Nach höchstens 18 Stufen ist ein Zwischenpodest mit nutzbarer Länge von 1.000 mm vorgeschrieben. Entspricht den europäischen und/oder französischen Normen NF EN ISO 14122-1 bis -3 sowie NF E 85-015.

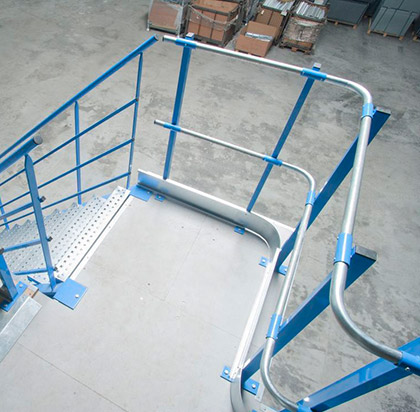

Empfangspodest
Empfangs-/Treppenpodeste werden benötigt, wenn Treppen seitlich oder zusätzlich zur Lagerbühnenfläche angebaut bzw. integriert werden sollen.

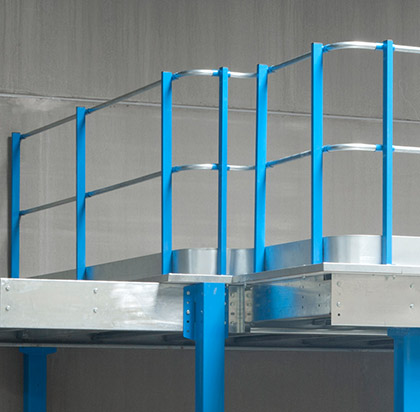

Sicherheitsgeländer
Höhe 1.100 mm ab Oberkante Bühnenbelag inkl. Fuß- bzw. Abrollleiste (150 mm). Handlauf und Zwischenrohr: Ø 30 mm.
Selbstschließendes Tor / Übergabestation
Doppelflügeltür mit automatischem Rücklauf. Erhältlich in der Höhe 1.100 mm und in den Baubreiten 1.810 mm und 2.310 mm bzw. Nutzbreiten 1.500 mm und 2.000 mm.

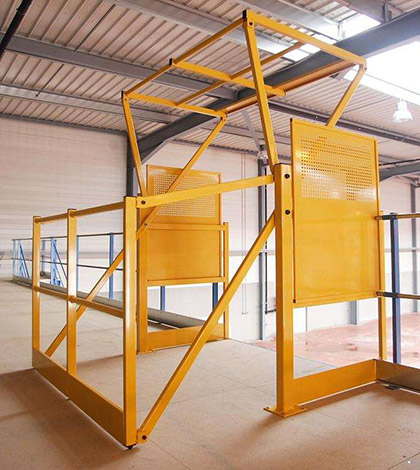

Sicherheitsschleuse / Übergabestation
Ein sicheres und effizientes System für das Palettenhandling auf Lagerbühnen und mehrgeschossigen Anlagen. Schleusengeländer bieten durch ihre Handhabung ein hohes Sicherheitsniveau. Eine Absturzgefahr des Personals in den Leerraum ist ausgeschlossen. Unsere Schleusengeländer entsprechen der europäischen Norm NF EN ISO 14122-3 sowie der Maschinenrichtlinie 98/37/CE (Norm EN292, EN954, EN1050). Weitere Infos finden Sie unter Schleusengeländer.

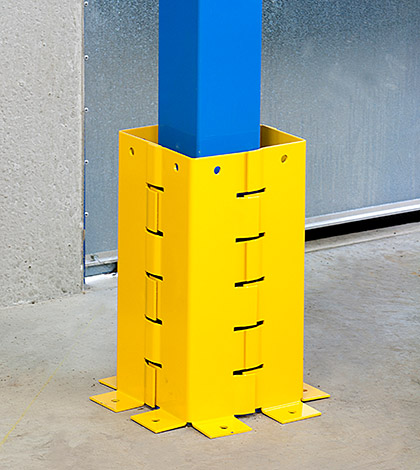

Stützenschutz / Anfahrschutz
Nach BGR 234 müssen ortsfeste Lagerbühnen/Regalanlagen an Eckbereichen sowie an Durchfahrten mit einem Stützen- bzw. Anfahrschutz gesichert sein. Entspricht den Richtlinien der Europäischen FEM 10.02.2002. Weitere Infos finden Sie unter Stützenschutz.

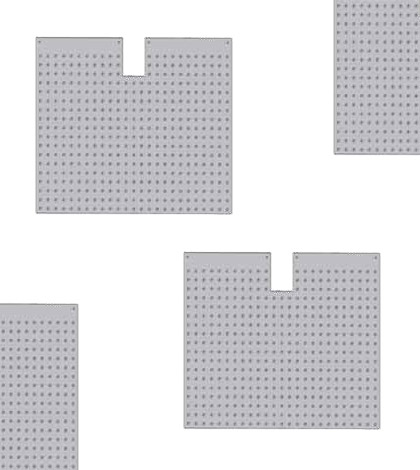

Bodenschutzplatte
Rutschfeste, verzinkte Bodenschutzplatte für den Paletten-Übergabebereich, Größe 1.480 × 1.172 × 2 mm.
Haben Sie Fragen, wünschen Sie ein Angebot oder ein unverbindliches Beratungsgespräch? Wir nehmen uns gerne Zeit für Sie. Kontaktieren Sie uns – Sie erhalten ein Angebot, exakt auf Ihre Anforderungen abgestimmt.
