Industrietrennwand MHF
Modulares Gittertrennwandsystem nach dem Baukastenprinzip

Das Industrietrennwand-System MHF ist eine einfache aber dennoch sehr effektive Lösung, für Abtrennung und Schutz einzelner Bereiche in Lager, Hallen, Werkstätten, Produktion und im Zolllager.

  • Schützt Waren vor Diebstahl und Beschädigung
  • Trennt Lagerbereiche und Arbeitsplätze
  • Bringt Ordnung in Produktionsbetriebe
  • Gewährleistet Sicherheit der Beschäftigten
Industrietrennwand MHF mit Gittertüren (Flügel- und Schiebetür); Ausgabeschalter; Wandelemente: Gitterwand und Melaminplatte kombiniert
Abb.: Industrietrennwand MHF mit Gittertüren (Flügel- und Schiebetür); Ausgabeschalter; Wandelemente: Gitterwand und Melaminplatte kombiniert
Industrietrennwand MHF mit Flügeltür; Wandelemente: Stahlblech und Plexiglas kombiniert
Abb.: Industrietrennwand MHF mit Flügeltür; Wandelemente: Stahlblechwand und Plexiglas kombiniert
Gittertrennwandsystem: Industrietrennwand MHF

Das flexible Trennwandsystem für viele Anforderungen

Mit der Gittertrennwand MHF können Sie auf einfachste Art, Bereiche mit lichtdurchlässigen Elementen abgrenzen. Als Sichtschutz kann sowohl Stahlblech- als auch eine Melaminplatte eingesetzt werden. Stahlblech- und Melaminplatten werden meist zusammen mit Plexiglasmodulen kombiniert. Auch nach oben, kann das Trennwandsystem mit Gitterelementen komplett geschlossen werden.

Wandelement: Gitterwand
Gitterwand

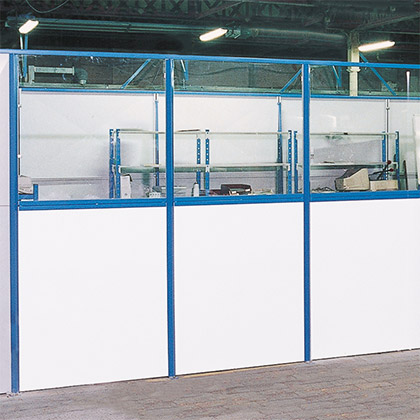

Wandelement: Melaminplatte und Plexiglas kombiniert
Melaminplatte und Plexiglas kombiniert
Wandelement: Stahlblechwand
Stahlblechwand
  • Flexibel/Modular: Passt es sich mit seinem völlig flexiblen, selbsttragenden System an die Entwicklung Ihres Unternehmens an. Elemente können untereinander ausgetauscht werden, ohne die ganze Konstruktion zu ändern. Durch das modulare Baukastenprinzip können Gitter- oder Stahlblechelemente auch noch vor Ort angepasst werden. Ausklinkungen um Kabelkanäle, Wasserrohre oder Stromleitungen sind für dieses vielseitige Trennwandsystem kein Problem und können ebenfalls vor Ort angepasst werden. Das innovative Befestigungssystem sorgt dafür, dass die Trennwand von außen nicht demontierbar ist.
  • Einfache und schnelle Montage: Die Stützen werden mit zwei Schrauben an Boden verschraubt. Die Verriegelung der Wände erfolgt nach und nach während der Montage direkt an den Stützen. Viele unsere Kunden montieren das System selber. Selbstverständlich steht Ihnen unser Montage-Team gerne zu Ihre Verfügung.
  • Sonderlängen sind einfach realisierbar, bitte fragen Sie uns.
  • Farblich anpassbar: Sie können die Farbe an das Design und die Umgebung Ihres Unternehmens anpassen. Standardfarbe: Stützen, Gitter- und Stahlblechelemente Epoxy Lackierung graphitgrau RAL 7024.
  • Europäisches Qualitätsprodukt: Hergestellt unter Einhaltung ökologischer Grundsätze.
  • Schnelle Lieferung innerhalb kurzer Fristen dank der Option des 24-Stunden-Versands.
Persönliche Beratung gewünscht ?

Haben Sie Fragen, wünschen Sie ein Angebot oder ein unverbindliches Beratungsgespräch? Wir nehmen uns gerne Zeit für Sie! Kontaktieren Sie uns und Sie erhalten ein Angebot, exakt auf Ihre Anforderungen abgestimmt.

Telefon: 0711 - 86 00 531 · Fax: 0711 - 86 00 532 · Email: info@mh-regale.de

Technische Angaben

Wandelemente in vier verschiedenen Ausführungen

Jedes Wandelement besteht je nach Höhe aus einzelnen Modulen die beliebig miteinander kombiniert werden können.

  • Gitterwand mit einer Maschenweite von 50x50x3,5 mm
  • Stahlblechwand mit einer Stärke von 0,8 mm
  • Plexiglas farblos mit 4 mm Stärke
  • Melaminplatte weiß beschichtet 19 mm
Länge der Module Höhe der Module
500 / 750 / 1000 / 1200 / 1500 mm 2200 / 2400 / 3000 mm

Die Plexiglasmodule sind nur in den Längen 1000 und 1200 mm erhältlich.

Ständertypen und Eckelemente

Mit Sockel + Boden- und Elementbefestigungsmaterial. Standardfarbe: Epoxy Lackierung graphitgrau RAL 7024.

  • Ständer mit Sockel Fußplatte zur Bodenbefestigung
  • Eckständer oder wahlweise Eckelement
Fußplatte des Ständers
Fußplatte des Ständers.
Benötigte Stellfläche 250 x 46 mm

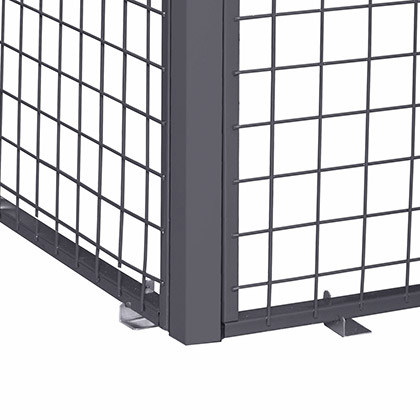

Eckständer alte Version
Eckständer alte Version

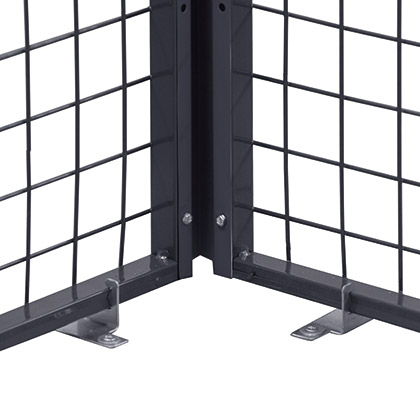

Eckständer neue Version
Eckständer neue Version

Aufbauschema Industrietrennwand MHF

Aufbauschema Industrietrennwand MHF
  1. Gitterwand 50x50x3,5 mm
  2. Stahlblechwand mit verstärkender Diamant-Kantung 0,8 mm
  3. Profilstütze in Flaschenform mit Fußplatte zur Befestigung am Boden
  4. U-Profil 31x30x1,5 mm oberer Abschluss
  5. Stabilisator
  6. Eckpaneele
  7. Gitterschiebetür
  8. Gitterflügeltür
  9. U-Profil für Wandanbindung
  10. Türaufsatz
  11. Ausgabeschlater
  12. Plexiglaswand
  13. Abschlussrohr 25x15 mm bei Wandzuschnitt
Aufbauschema Industrietrennwand MHF

Flügel- und Schiebetüren

Alle Türen sind mit einem Profilzylinderschloss mit wendbarer Schlossfalle und 3 Schlüssel ausgestattet. Wandmodule komplett aus Gitter oder Stahlblech, auch eine Mischung Halb-Gitter / Halb- Stahlblech ist problemlos möglich.

Flügeltür
Flügeltür
Schiebetür
Schiebetür
Drückergarnitur und Schloss der Flügeltür
Drückergarnitur und Schloss der Flügeltür
Drückergarnitur und Schloss der Schiebetür
Drückergarnitur und Schloss der Schiebetür
  • Einseitige Flügeltür mit und ohne Türsturz
  • Doppelflügeltür
  • Einseitige Schiebetür
  • Doppelseitige Schiebetür
  • Spezialtüre mit Antipanikschloss / Panikschloss

Für einige Höhen stehen Türen ohne Türsturz zur Verfügung. Somit ist auch ein Transport von höheren Gegenständen jederzeit möglich ohne das diese für den Transport komplett demontiert werden müssen. Dank der verstärkten Doppelrahmen können diese Türen auch frei im Raum aufgestellt werden. Für eine Wand – Wand Lösung werden auf jeder Seite jedoch min. 200 mm mehr Platz benötigt.

Einseitige Flügeltür mit Türsturz
Einseitige Flügeltür mit Türsturz
Einseitige Flügeltür ohne Türsturz
Einseitige Flügeltür ohne Türsturz
Doppelflügeltür
Doppelflügeltür

Einseitige Flügeltür mit Türsturz

Wahlweise Anschlag links oder rechts, ziehende oder drückende Version.

Höhe/Durchgangshöhe Breite/Durchgangsbreite
2200/2148 – 2400/2348 – 3000/2948 mm 1000/960 – 1200/1160 – 1500/1460 mm

Einseitige Flügeltür ohne Türsturz

Wahlweise Anschlag links oder rechts, ziehende oder drückende Version.

Höhe Breite/Durchgangsbreite
2200 mm 1000/960 – 1200/1160 – 1500/1460 mm

Doppelflügeltür

Wahlweise ziehende oder drückende Version.

Höhe/Durchgangshöhe Breite/Durchgangsbreite
2200/2148 – 2400/2348 – 3000/2948 mm 2000/1882 – 2400/2282 – 3000/2882 mm

Einseitige Schiebetür
Einseitige Schiebetür
Doppelseitige Schiebetür
Doppelseitige Schiebetür

Einseitige Schiebetür

Schliessung wahlweise nach rechts oder links möglich.

Einbauhöhe/Durchgangshöhe Breite/Durchgangsbreite
2350/2240 – 2550/2440 – 3150/3040 mm 1000/870 – 1200/1070 – 1500/1370 –
2000/1765 – 2400/2165 – 3000/2765 mm

Doppelseitige Schiebetür

Einbauhöhe/Durchgangshöhe Breite/Durchgangsbreite
2350/2240 – 2550/2440 – 3150/3040 mm 2000/1725 – 2400/2125 – 3000/2725 mm

Spezialtüre mit Antipanikschloss / Panikschloss

Erhältlich in Stahlblechversion mit einer Bauhöhe von 2200 und einer Baubreite von 1200 mm. Mit einer einfachen Betätigung der Türklinke können durch die Antipanikschlossfunktion von außen verschlossene Türen innen geöffnet werden. Perfekt für den Einsatz in Fluchtwegbereichen geeignet.

Zubehör

Ausgabeschalter / Ausgabefenster aus Gitter

  • Mit Hängeschlossvorrichtung
  • Mit Ablagefläche
  • Standardfarbe: Epoxy Lackierung graphitgrau RAL 7024.
  • Untere Wandelemente aus Gitter oder Stahlblech.
  • Länge: 1.000 mm (Nutzlänge: 940 mm)
  • Höhe: 1.000 mm (Nutzhöhe: 960 mm)
Gittertrennwandsystem Ausgabeschalter / Ausgabefenster
Ausgabeschalter / Ausgabefenster

Weiteres Zubehör

  • Vierkantrohr das am Ende einer Industrietrennwand als Endkonsole eingesetzt wird und somit einen sauberen Abschluss bildet. Auch notwendig als Rahmenbildung wenn Elemente vor Ort gekürzt werden müssen.
  • Deckenbefestigungen mit einer Länge von 500 und 1000 mm.
  • Spezielle Türaufsätze gleichen die Höhe der Türen mit der Trennwand aus.
  • Unsere Industrietrennwände können auch nach oben komplett mit Gitterelementen geschlossen werden.

Industrietrennwand MHF Anwendungsbeispiele Lagertrennwand · Gittertrennwand · Trennwand mit Gittertüren und Gitterdach

Gittertrennwand als Lagerabtrennung, Lagertrennwand
Gittertrennwand als Lagerabtrennung, Lagertrennwand
Trennwand nach oben komplett gechlossen
Trennwand nach oben komplett geschlossen
Gittertrennwand als Sperrbereich
Gittertrennwand als Sperrbereich
Trennwand als Kabine links oben geschlossen, rechts offen
Trennwand als Kabine links oben geschlossen, rechts offen
Sonderkonstruktion zum Schutz von Förderanlagen
Sonderkonstruktion zum Schutz von Förderanlagen
Gittertrennwand in verzinkter Ausführung, nach oben komplett geschlossen
Gittertrennwand in verzinkter Ausführung, nach oben komplett geschlossen
Trennwand mit Gittertür; komplett umzäunt
Trennwand mit Gittertür; komplett umzäunt
Gittertrennwand als Lagerabtrennung; Wandelemente: Stahlblech- und Gitterwand kombiniert
Gittertrennwand als Lagerabtrennung; Wandelemente: Stahlblech- und Gitterwand kombiniert
Trennwand zur Abtrennung in Werkstatt; Wandelemente: Stahlblech und Plexiglas kombiniert
Trennwand zur Abtrennung in Werkstatt; Wandelemente: Stahlblech und Plexiglas kombiniert
Gittertrennwand als Sperrbereich unter einer Lagerbühne
Gittertrennwand als Sperrbereich unter einer Lagerbühne
Gittertrennwand zur Abgrenzung in der Produktion
Gittertrennwand zur Abgrenzung in der Produktion
