Sicherheits-Schleusengeländer / Palettenschleuse Zur Absturzsicherung bei der Warenübergabe gem. DGUV Regel 108-007 (BGR 234)

Sie müssen potentielle Absturzstellen bei Lagerbühnen oder Laderampen sichern? Dafür bieten wir Sicherheits-Schleusengeländer an, auch Palettenschleuse / Palettenübergabestation genannt. Unterschiedliche Vorraussetzungen erfordern unterschiedliche Schleusentypen. Diese sollten sich optimal in Ihren Betriebsablauf einfügen. Neben den Standardabmessungen können unsere Schleusengeländer auch individuell an die jeweilige Begebenheit vor Ort angepasst oder auch in bestehende Geländersyteme integriert werden. Die Montage der Schleusengeländer ist einfach und kann in Eigenregie aber auch auf Wunsch von unserem Montage-Team übernommen werden.

Schleusengeländer TSG: 4 Ausführungen, Sonderabmessungen u. Sonderausführungen möglich
Schleusengeländer TSG 4 Ausführungen, Sonderabmessungen u. Sonderausführungen möglich
Schleusengeländer MSG:  Universal-Sicherheitsschleuse mit schwenkbaren Klappgeländer
Schleusengeländer MSG Universal-Sicherheitsschleuse mit schwenkbarem Klappgeländer
Selbstschließende Flügeltür: eine einfache und günstige Alternative zum Sicherheitsschleusengeländer
Selbstschließende Flügeltür Eine einfache und günstige Alternative zum Sicherheitsschleusengeländer

Schleusengeländer TSG

Das Sicherheits-Schleusengeländer TSG bieten wir in 4 Ausführungen: Typ RB Universalschleuse, Typ RT Schwenkschleuse, Typ C Wechselschleuse und Typ L Laderampenschleuse. Alle Ausführungen sind TÜV SÜD / NORISKO zertifiziert und entsprechen der europäischer Norm NF EN ISO 14122-3. Sonderabmessungen, Sonderausführungen wie z.B. in Edelstahl oder für den Außenbereich sind preiswert erhältlich. Bitte fragen Sie an, wir erstellen Ihnen gerne ein Angebot.

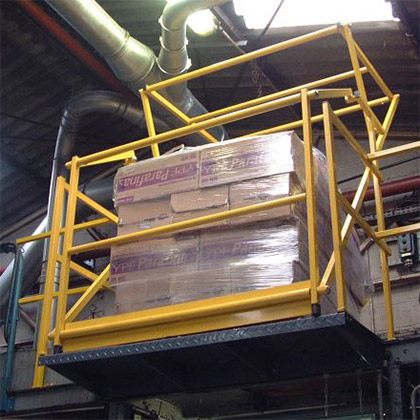

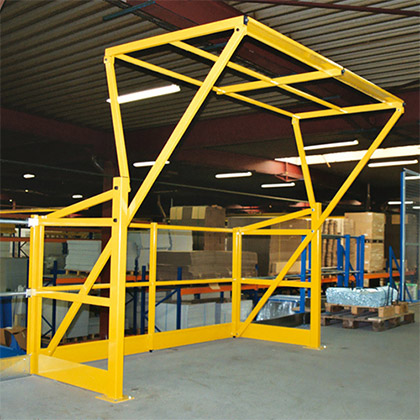

Typ RB Universalschleuse

Das Schleusengeländer Typ RB ist eine Universalschleuse mit schwenkbarem Zweifachgeländer für rückwärtigen Warentransport. Dieses Schleusengeländer sichert den gesamten Gefahrenbereich ab und der Warentransport kann ungehindert durchgeführt werden.

Schleusengeländer Typ RB
Schleusengeländer Typ RB
Schleusengeländer Typ RB
Schleusengeländer Typ RB
Schleusengeländer Typ RB
Schleusengeländer Typ RB

Abmessungen

Baubreite Maximale Nutzbereite Empfohlene Breite der Last
1.700 mm 1.480 mm 1.200 mm
2.100 mm 1.880 mm 1.600 mm
2.500 mm 2.280 mm 2.000 mm
3.100 mm 2.880 mm 2.600 mm

Raumbedarf

Typ Lastenhöhe Deckenhöhe Tiefe* Überstehender Teil*
RB1 1.650 mm 2.100 mm 2.105 mm 555 mm
RB2 2.000 mm 2.400 mm 2.225 mm 675 mm
RB3 2.350 mm 2.650 mm 2.325 mm 775 mm
*Schleusengeländer in Betrieb

Funktionsweise Schleusengeländer Typ RB

Fuktionsweise Schleusengeländer Typ-B


Typ RT Schwenkschleuse

Das Sicherheits-Schleusengeländer Typ RT ist eine Schwenkschleuse und empfiehlt sich bei niedrigen Deckenhöhen und/oder bei hohen Lasten. Auf Anfrage und mit Aufpreis mit Selbstverriegelung bei Berührung der Fußleiste wird der Schwenkvorgang des Schutzgeländers blockiert.

Schleusengeländer Typ RT
Schleusengeländer Typ RT

Abmessungen

Baubreite Maximale Nutzbereite Empfohlene Breite der Last
1.700 mm 1.410 mm 1.200 mm
2.100 mm 1.810 mm 1.600 mm
2.500 mm 2.210 mm 2.000 mm
3.100 mm 2.810 mm 2.600 mm

Raumbedarf

Typ Lastenhöhe Deckenhöhe Tiefe* Überstehender Teil*
RT1 1.790 mm 2.100 mm 2.040 mm 490 mm
RT2 2.000 mm 2.270 mm 2.110 mm 560 mm
RT3 2.350 mm 2.575 mm 2.245 mm 695 mm
*Schleusengeländer in Betrieb


Typ C Wechselschleuse

Das Schleusengeländer Typ C ist eine Wechselschleuse mit einem senkrecht gleitenden Gitter für Lasten auf räumlich beschränkter Arbeitsfläche oder mit Hindernissen im rückwärtigen Bereich. Eine seitliche Entnahme der Paletten ist mit dieser Geländerschleuse möglich. Die Palettenschleuse sichert den Operator und die Waren beim Transport zwischen unterschiedlichen Etagen. Sobald die Lasten auf der Arbeitsbühne abgesetzt sind, kann der Lagerarbeiter das Schleusengeländer umklappen und damit die Absturzkante absichern. Die Ware kann nun gefahrlos abgeführt werden.

Schleusengeländer Typ C
Schleusengeländer Typ C
Schleusengeländer Typ C
Schleusengeländer Typ C
Schleusengeländer Typ C
Schleusengeländer Typ C

Abmessungen

Baubreite
1.600 / 2.000 / 2.400 / 3.000 mm

Raumbedarf

Lastenhöhe Deckenhöhe Tiefe
1.950 mm 3.180 mm 1.500 mm

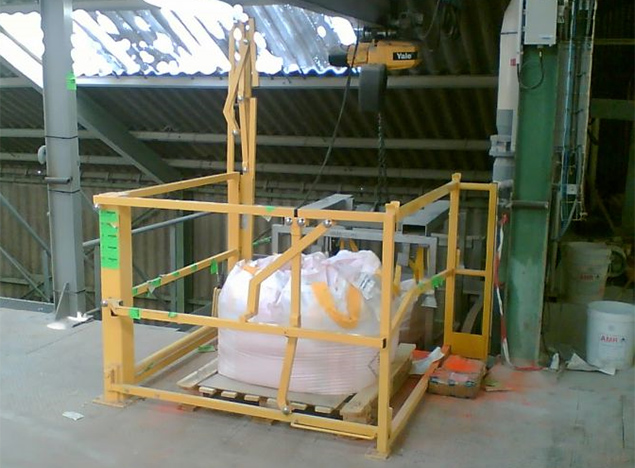

Typ L Laderampenschleuse

Das Schleusengeländer Typ L dient zur Absicherung von Laderampen beim Warentransport per Kran, Elektrohubzug oder Gabelstabler und ist geeignet für unbegrenzte Lastenhöhe. Die Arme der Geländerschleuse öffnen und schließen nach dem Scherenprinzip und ermöglichen so eine Durchlassen von hohen Lasten.

Schleusengeländer Typ L
Schleusengeländer Typ L
Schleusengeländer Typ L
Schleusengeländer Typ L
Schleusengeländer Typ L

Abmessungen

Baubreite
1.600 / 2.000 / 2.400 / 3.000 mm

Raumbedarf

Lastenhöhe Deckenhöhe Tiefe
unbegrenzt Gesamtbreite + 960 mm 1.700 mm

Persönliche Beratung gewünscht ?

Haben Sie Fragen, wünschen Sie ein Angebot oder ein unverbindliches Beratungsgespräch? Wir nehmen uns gerne Zeit für Sie! Kontaktieren Sie uns und Sie erhalten ein Angebot, exakt auf Ihre Anforderungen abgestimmt.

Telefon: 0711 - 86 00 531 · Fax: 0711 - 86 00 532 · Email: info@mh-regale.de

Schleusengeländer MSG

Universal-Sicherheitsschleuse mit schwenkbarem Klappgeländer für rückwärtigen Warentransport. Eine sicheres, effizientes System für das Palettenhandling auf Lagerbühnen und mehrgeschossigen Anlagen. Diese Palettenschleuse sichert den gesamten Gefahrenbereich ab und der Warentransport kann ungehindert durchgeführt werden. Entspricht der europäischer Norm NF EN ISO 14122-3 und ist NORISKO zertifiziert.

Schleusengeländer MSG
Schleusengeländer MSG

Abmessungen

Baubreite
1.800 / 2.600 / 3.300 mm

Raumbedarf

Lastenhöhe Deckenhöhe Tiefe
1.800 mm 2.250 mm 1.825 mm


Selbstschließende Doppelflügeltür

Eine einfache und günstige Alternative zum Sicherheitsschleusengeländer. Selbstschließende Doppelflügeltür mit automatischem Rücklauf. Erhältlich in der Höhe 1.100 mm und in den Längen 1.500 mm oder 2.000 mm. Empfohlen bei geringem Warenumschlag.

Selbstschließende Doppelflügeltür
