Absturzsicherung für Laderampen „DOCK ANGEL“

TÜV SÜD geprüft, von BGHW empfohlenes Produkt zur Sicherung von Laderampen

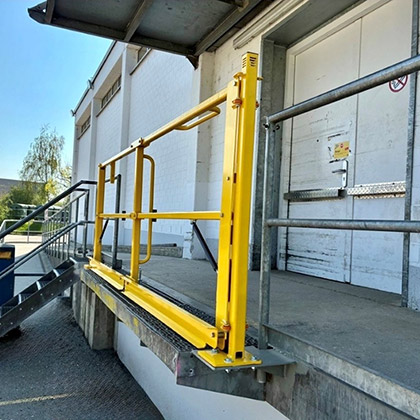

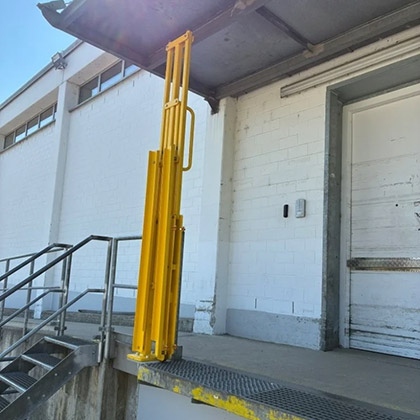

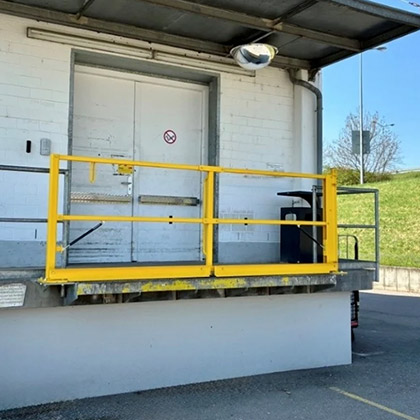

Die DOCK ANGEL ist eine klappbare Absturzsicherung für offene Laderampen. Sie schützt Personen und Flurförderzeuge während der Zeit zwischen den Verladevorgängen vor einem gefährlichen Absturz über die Rampenkante. So trägt die Laderampensicherung dazu bei, schwere Unfälle im Verladebereich zu vermeiden.

Systemeigenschaften

• Alle Ausführungen mit TÜV-Zertifikat, CE-Kennzeichnung sowie Typenschild und Seriennummer.
• Drehpunkte aus Edelstahl mit wartungsfreie igus® Gleitlager.
• Doppel abgekantete Fußleiste - hochstabil und ohne Verletzungsrisiko - für Arbeitsumgebungen ohne Sicherheitsschuhe-Pflicht geeignet.
• Innovative Verriegelung mit Doppel-Funktion (ab Baubreite 2.000 mm mit Zwischengelenk).
• Griffe mit 27 mm Durchmesser, angenehm in der Handhabung.
• Materialstärke der Stahlprofile: 4 mm.
• Ösen für Vorhängeschloss: ermöglicht eine Verriegelung im geschlossenen Zustand.
• Optional auf Anfrage: Sicherheitsschalter mit Zuhaltung Fabrikat EUCHNER (Baureihe CET).
• Material: hochwertiger Stahl. Edelstahlausführung 304L auf Anfrage.
• Oberflächenbehandlung: feuerverzinkt und/oder pulverlackbeschichtet. Die feuerverzinkte Beschichtung kann in ländlichen Gebieten bis zu 50 Jahre und in korrosiveren Umgebungen wie Küstenregionen bis zu 25 Jahre halten.
• Farbe: Verkehrsgelb RAL 1023 oder jede andere RAL-Farbe bei Pulverbeschichtung, oder grau (feuerverzinkt).
• Optionales Warnlicht: Rotes LED Licht mit kontaktloser Endschalter, im geöffneten Zustand blinkend (360°). IP65, 220-230V (Lieferumfang mit  Stromanschlusskabel ohne Stecker – fachmännischer elektrischer Anschluss bauseits). Komplett im Aufnahmepfosten integriert, vormontiert.
• Ersatzteile sind für einen Zeitraum von mindestens 10 Jahren verfügbar, auch im Falle einer nachträglichen Änderung des Produkts durch den Hersteller.

Ausführungen

Die Laderampen-Absturzsicherung DOCK ANGEL bieten wir in drei Ausführungen an.

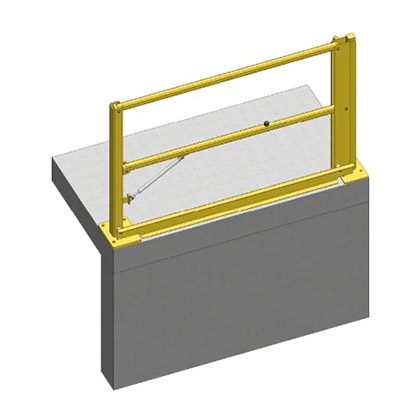

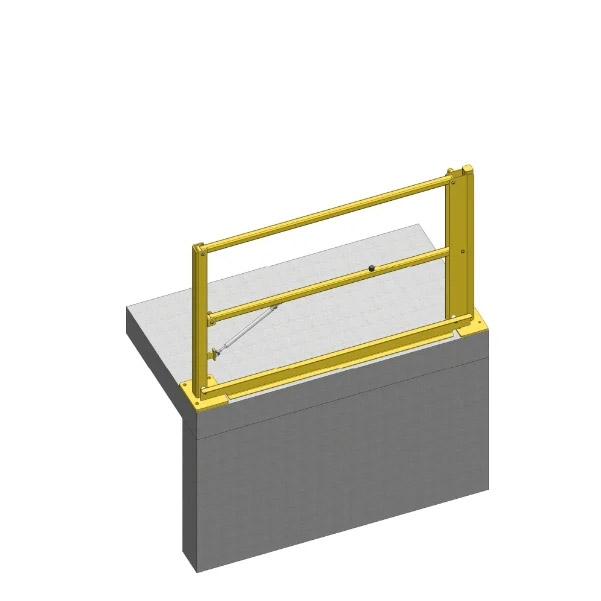

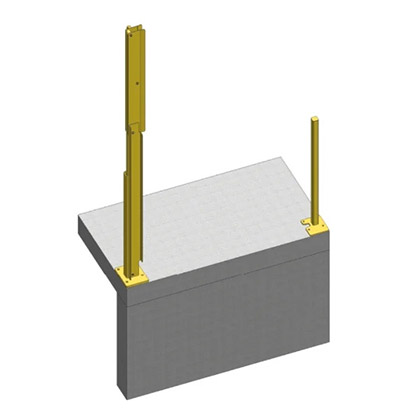

DOCK ANGEL Typ „DAS“ Laderampen-Absturzsicherung

Einseitig öffnend (links oder rechts), ohne Zwischengelenk.
Baubreiten von 1.200 mm bis 2.000 mm.

Abmessungen

Geländerhöhe: 1.100 mm; Bautiefe: 250 mm

Typ	Baubreite	Durchgangsbreite	Bauhöhe (geöffnet)
DAS-1200	1.200 mm	905 mm	2.065 mm
DAS-1400	1.400 mm	1.105 mm	2.265 mm
DAS-1600	1.600 mm	1.305 mm	2.465 mm
DAS-1800	1.800 mm	1.505 mm	2.665 mm
DAS-2000	2.000 mm	1.705 mm	2.865 mm

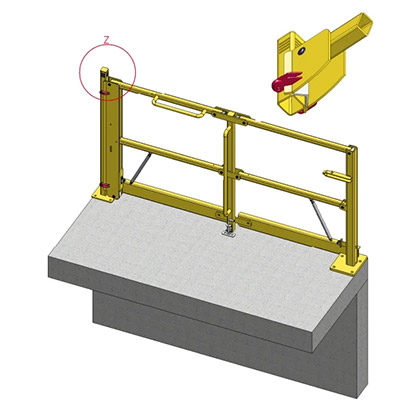

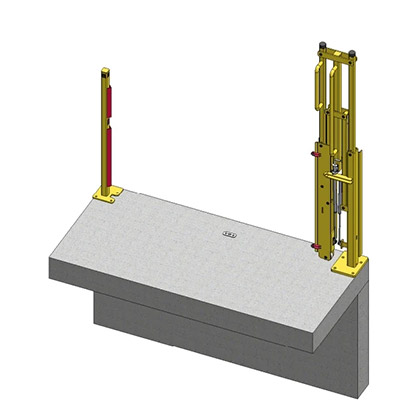

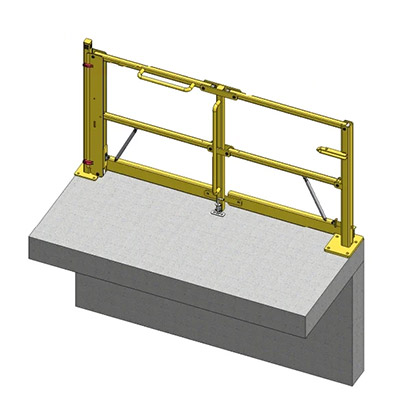

DOCK ANGEL Typ „DAM“ Laderampen-Absturzsicherung

Einseitig öffnend (links oder rechts), mit Zwischengelenk.
Baubreiten von 2.000 mm bis 3.800 mm.

Abmessungen

Geländerhöhe: 1.100 mm; Bautiefe: 250 mm

Typ	Baubreite	Durchgangsbreite	Bauhöhe (geöffnet)
DAM-2000	2.000 mm	1.500 mm	1.950 mm
DAM-2100	2.100 mm	1.600 mm	2.000 mm
DAM-2200	2.200 mm	1.700 mm	2.050 mm
DAM-2400	2.400 mm	1.900 mm	2.150 mm
DAM-2500	2.500 mm	2.000 mm	2.200 mm
DAM-2600	2.600 mm	2.100 mm	2.100 mm
DAM-2800	2.800 mm	2.300 mm	2.350 mm
DAM-3000	3.000 mm	2.500 mm	2.450 mm
DAM-3200	3.200 mm	2.700 mm	2.550 mm
DAM-3400	3.400 mm	2.900 mm	2.650 mm
DAM-3600	3.600 mm	3.100 mm	2.750 mm
DAM-3800	3.800 mm	3.300 mm	2.850 mm

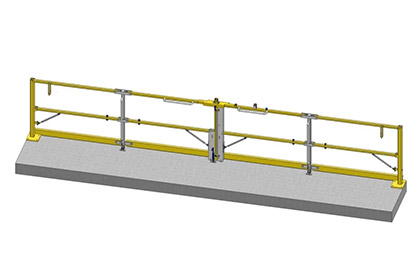

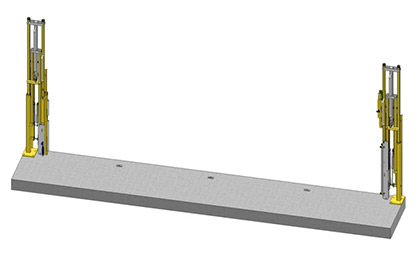

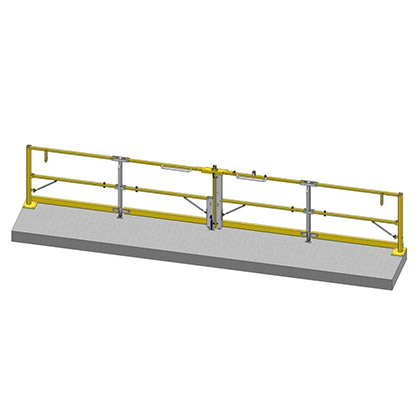

DOCK ANGEL Typ „DAL“ Laderampen-Absturzsicherung

Beidseitig öffnend (links/rechts), mit Zwischengelenk.
Baubreiten von 4.000 mm bis 6.400 mm.

Abmessungen

Geländerhöhe: 1.100 mm; Bautiefe: 250 mm

Typ	Baubreite	Durchgangsbreite	Bauhöhe (geöffnet)
DAL-4000	4.000 mm	3.200 mm	1.987 mm
DAL-4200	4.200 mm	3.400 mm	2.037 mm
DAL-4400	4.400 mm	3.600 mm	2.087 mm
DAL-4600	4.600 mm	3.800 mm	2.137 mm
DAL-4800	4.800 mm	4.000 mm	2.187 mm
DAL-5000	5.000 mm	4.200 mm	2.237 mm
DAL-5200	5.200 mm	4.400 mm	2.287 mm
DAL-5400	5.400 mm	4.600 mm	2.337 mm
DAL-5600	5.600 mm	4.800 mm	2.387 mm
DAL-5800	5.800 mm	5.000 mm	2.437 mm
DAL-6000	6.000 mm	5.200 mm	2.487 mm
DAL-6200	6.200 mm	5.400 mm	2.537 mm
DAL-6400	6.400 mm	5.600 mm	2.587 mm
